Warum rendert Eagle 5.12 die oberen drei vias anders?

Am 02.07.2013 20:57, schrieb Stefan Langer:

Hallo Eagle-Freunde,



ich versuche gerade das array_board_v53.ulp von Maurice SAAB insofern

weiterzuentwickeln, daß es auch mit microvias richtig umgeht.



Die Version 54 im Anhang kann das nun - allerdings rendert Eagle 5.12

die duplizierten Vias (im Bild oben) anders als die Originalen (unten im

Bild), obwohl alle Parameter... übereinstimmen.

Mal abgesehen davon, daß der Durchmesser von "auto" auf einen festen

Wert geändert wird, was aber nicht die Ursache ist.



Woran liegt das - was unterscheidet die oberen 3 von den unteren 3 Vias?



Mein Latein ist am Ende.

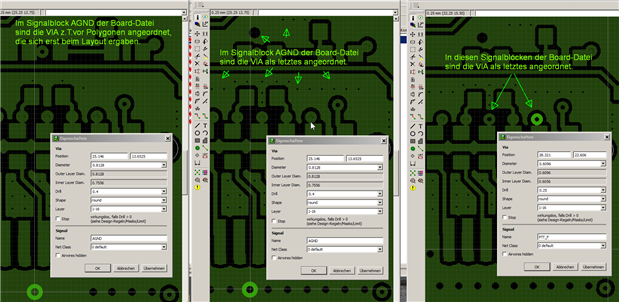

Das ULP läuft durch die Loop des Signal, aber zuerst durch die S.vias,

dann durch die S.wires, und zum Schluss durch die S.polygons.

Das Bild (Rendering) wird einfach der Reihenfolge nach aufgebaut,

wie die Objekte erzeugt wurden.

Im Oberen Beispiel ist zuerst der/die WIRE und dann die VIA erzeugt

worden, was den Effekt hat, daß die Bohrung der VIA auch den WIRE

weg stanzt, umgekehrt stanzt die Bohrung erst ein schwarzes Loch in

die (schwarze) Landschaft, und dann wird der WIRE darüber gezeichnet.

Sie arbeiten noch mit der Version 5.12, in der V6 stanzt das Rendering

die Bohrungen erst ganz am Schluss aus.

***

Um das Original zu lesen, und auch zuverlässig angehängte Dateien

bereitstellen zu können, benutzen Sie news.cadsoft.de und einen

funktionierenden News-Reader wie Thunderbird!

***

Mit freundlichen Grüßen / Best regards

Alfred Zaffran

--

______________________________________________________________

Alfred Zaffran              Support

CadSoft Computer GmbH       Hotline:   08635-698930

Pleidolfweg 15              FAX:       08635-698940

84568 Pleiskirchen          eMail: <alf@cadsoft.de>

                             Web:   <www.cadsoft.de>

Registergericht: Amtsgericht Traunstein HRB 5573

Geschäftsführer: Thomas Liratsch

______________________________________________________________

EAGLE V6.4 availabe now!

Am 2013-07-03 15:59, schrieb A. Zaffran:

Das ULP läuft durch die Loop des Signal, aber zuerst durch die S.vias,

dann durch die S.wires, und zum Schluss durch die S.polygons.

Das Bild (Rendering) wird einfach der Reihenfolge nach aufgebaut,

wie die Objekte erzeugt wurden.



Im Oberen Beispiel ist zuerst der/die WIRE und dann die VIA erzeugt

worden, was den Effekt hat, daß die Bohrung der VIA auch den WIRE

weg stanzt, umgekehrt stanzt die Bohrung erst ein schwarzes Loch in

die (schwarze) Landschaft, und dann wird der WIRE darüber gezeichnet.

Verstehe, dann ist das also eine rein visuelle Ungereimtheit und ich

kann den Daten doch trauen.

Ich werde dann im Script einfach die Vias als letztes setzen lassen,

dann sollte das "hübsch" werden.

Sie arbeiten noch mit der Version 5.12, in der V6 stanzt das Rendering

die Bohrungen erst ganz am Schluss aus.

Ja. Mal sehen, welche härteren Upgrade-Argumente ich noch finde

Danke für die schnelle klare Antwort. Schöne Grüße aus Berlin.

St. Langer

Am 2013-07-03 15:59, schrieb A. Zaffran:

Das ULP läuft durch die Loop des Signal, aber zuerst durch die S.vias,

dann durch die S.wires, und zum Schluss durch die S.polygons.

Das Bild (Rendering) wird einfach der Reihenfolge nach aufgebaut,

wie die Objekte erzeugt wurden.



Im Oberen Beispiel ist zuerst der/die WIRE und dann die VIA erzeugt

worden, was den Effekt hat, daß die Bohrung der VIA auch den WIRE

weg stanzt, umgekehrt stanzt die Bohrung erst ein schwarzes Loch in

die (schwarze) Landschaft, und dann wird der WIRE darüber gezeichnet.

Verstehe, dann ist das also eine rein visuelle Ungereimtheit und ich

kann den Daten doch trauen.

Ich werde dann im Script einfach die Vias als letztes setzen lassen,

dann sollte das "hübsch" werden.

Sie arbeiten noch mit der Version 5.12, in der V6 stanzt das Rendering

die Bohrungen erst ganz am Schluss aus.

Ja. Mal sehen, welche härteren Upgrade-Argumente ich noch finde

Danke für die schnelle klare Antwort. Schöne Grüße aus Berlin.

St. Langer
